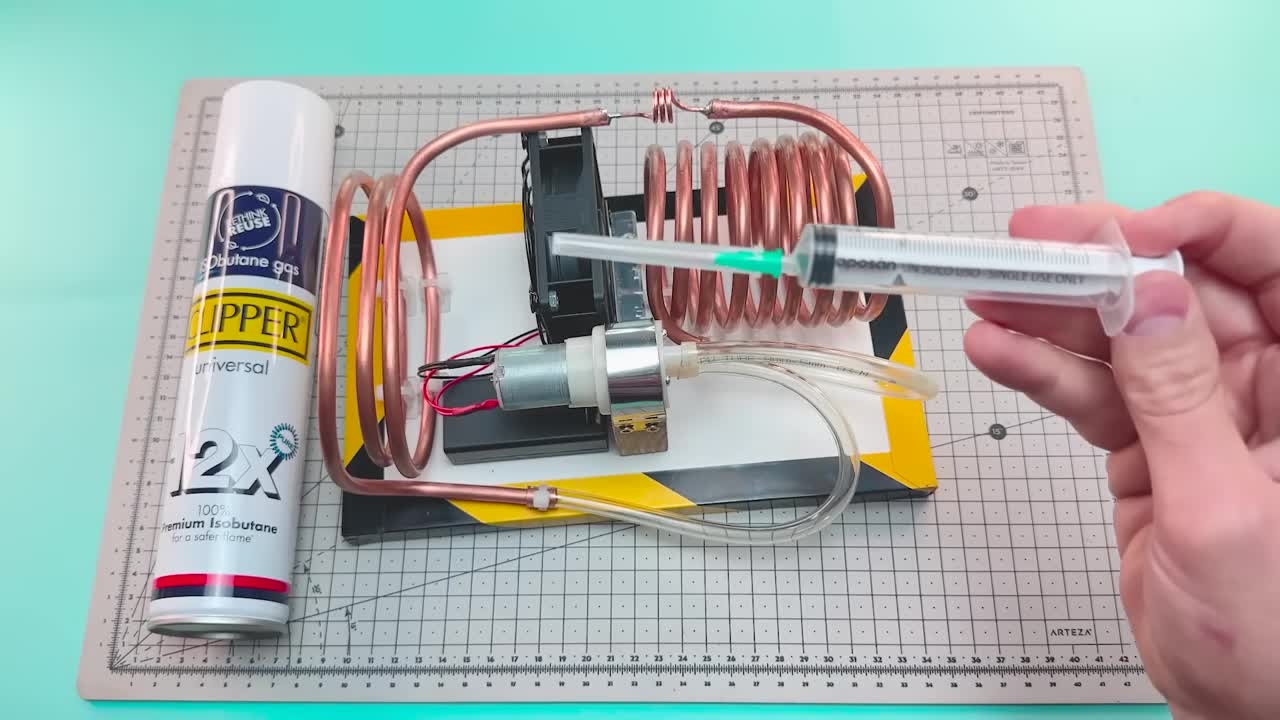

【DIY教程】打造小型便携式空调

材料清单 (Materials List):

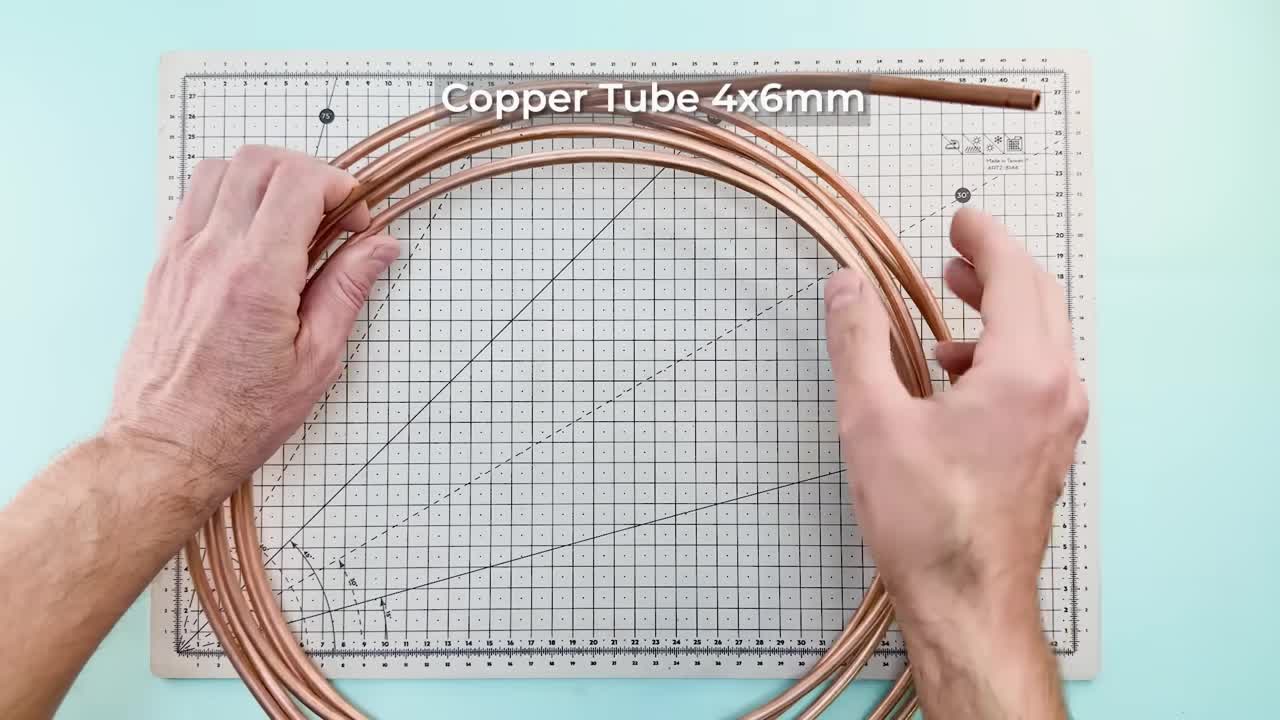

• 铜管: 4x6mm 外径 (Copper Tube 4x6mm outer diameter)
• 毛细铜管: Ø2mm 外径 | Ø0.8mm 内径 (Copper Capillary Tube Ø2mm outer | Ø0.8mm inner) - 约 17 cm 长 (approx. 17 cm length)
• PVC管: 6x8mm 外径 (6x8mm PVC Tube)
• 12V直流风扇: SUNON MagLev MFB251V1-1000U-A99 或类似型号 (12Vdc Fan)
• 12V直流气泵: (12Vdc Air pump)
• 9V直流电池座: YIENLAO SBH-9V 或类似型号 (9Vdc Battery holder)
• 9V电池: Energizer 或其他品牌 (9V Battery)
• 异丁烷气体: (Isobutane Gas) - 例如 Clipper universal premium isobutane gas
• 注射器: (Syringe)
• 塑料管夹: (Plastic Tube Supports)
• 扎带: (Zip Ties)
• 焊锡丝与焊锡膏: (Solder wire and flux/paste)
• 木质底座: (Wooden Base) - 附有安全条纹和预钻孔
• 螺丝: (Screws)

工具清单 (Tools List):

• 弯管器: 或圆形物体 (如喷漆罐) (Tube Bender or round object like a spray can)
• 割管器: (Tube Cutter)
• 尖嘴钳/可调钳: (Pliers - adjustable shown)
• 电烙铁: (Soldering Iron)
• 螺丝刀: (Screwdriver) - 电动或手动 (electric or manual)
• 美工刀/剪刀: (Utility knife/scissors)
• 红外测温仪: (Infrared Thermometer) - 用于测试效果

步骤 1: 准备蒸发器盘管 (Prepare Evaporator Coil)

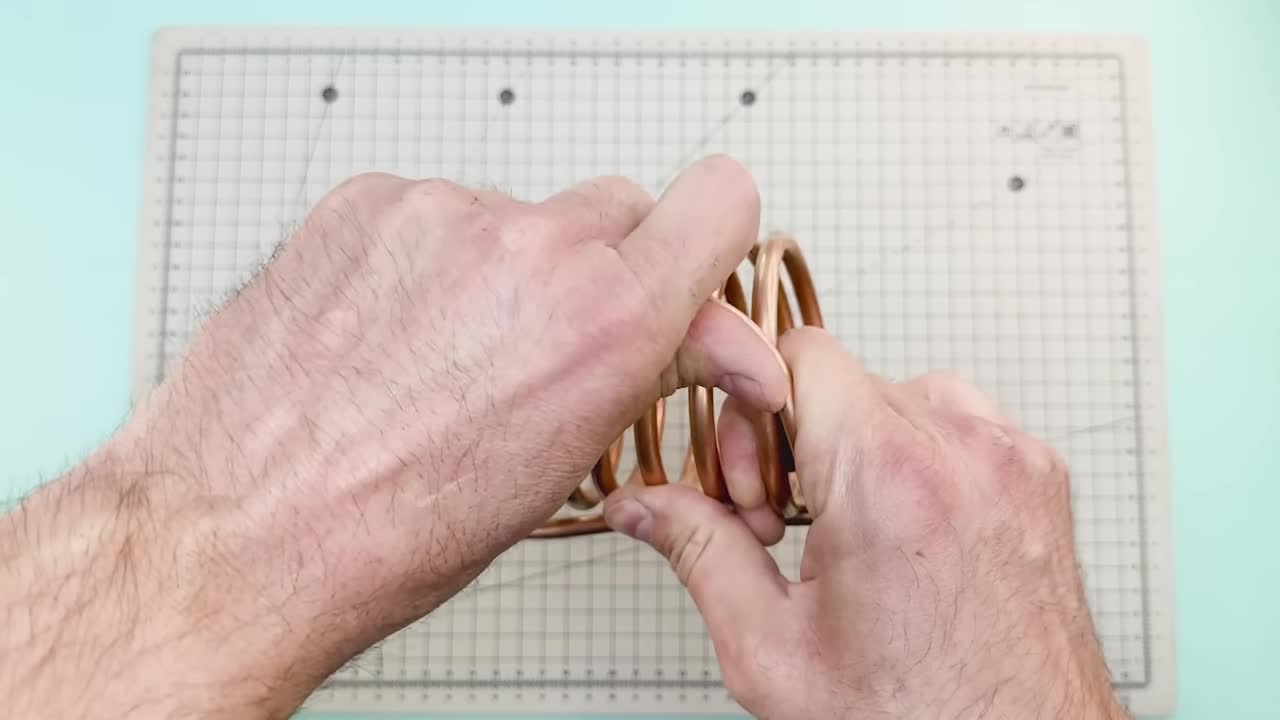

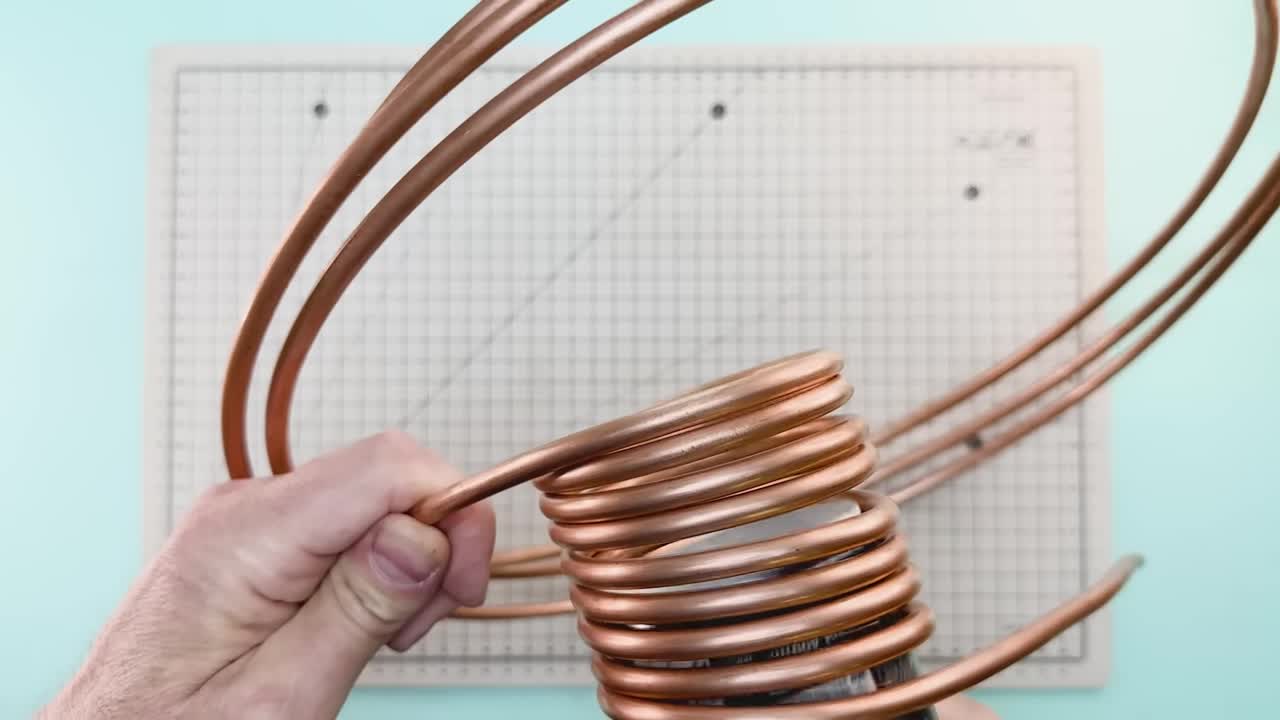

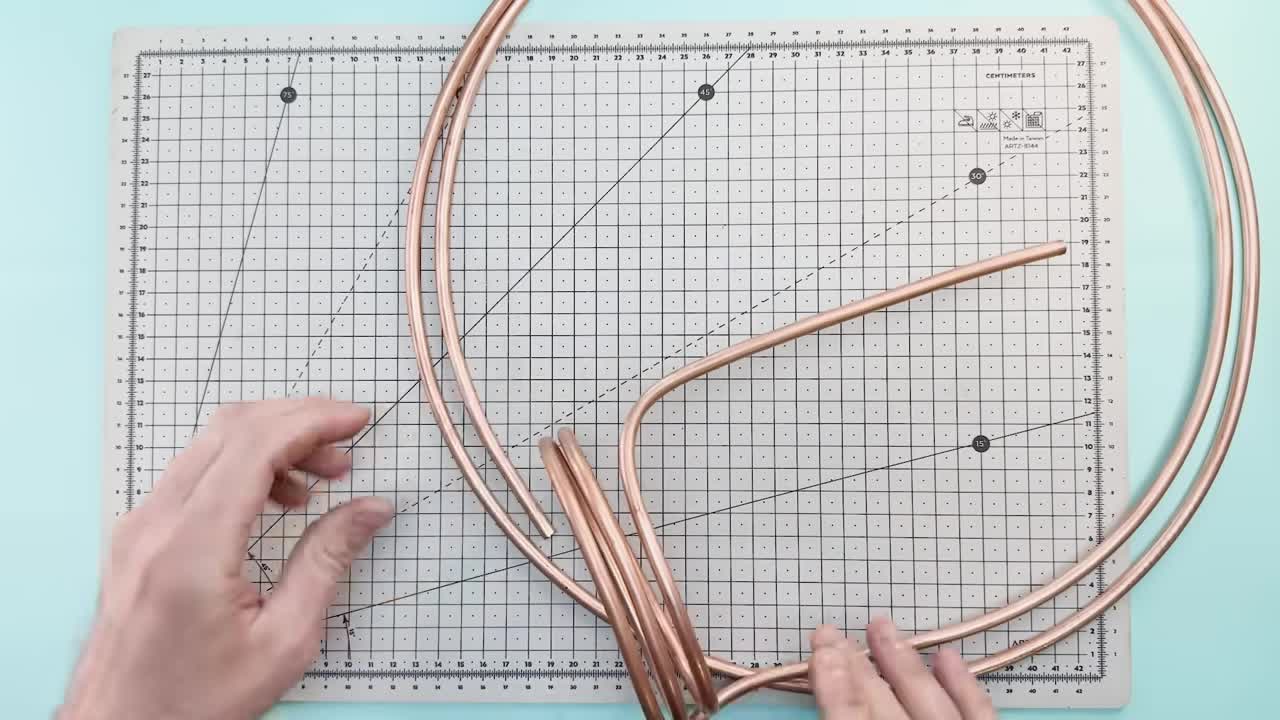

取 4x6mm 的铜管，使用圆形物体 (如喷漆罐) 将其弯绕成一个密集的螺旋状。我们需要大约 8 圈。完成后，使用割管器切下这段铜管。稍微弯折两端以便后续连接。这将是我们的蒸发器，依靠铜的优良导热性吸收热量。

步骤 2: 准备冷凝器盘管 (Prepare Condenser Coil)

使用剩余的 4x6mm 铜管，同样使用圆形物体将其弯绕成螺旋状。这次保持圈与圈之间更宽的间距，并减少圈数（约 3-4 圈）。切割并稍微弯折两端。这将作为我们的冷凝器单元。

步骤 3: 固定盘管到底座 (Secure Coils to Base)

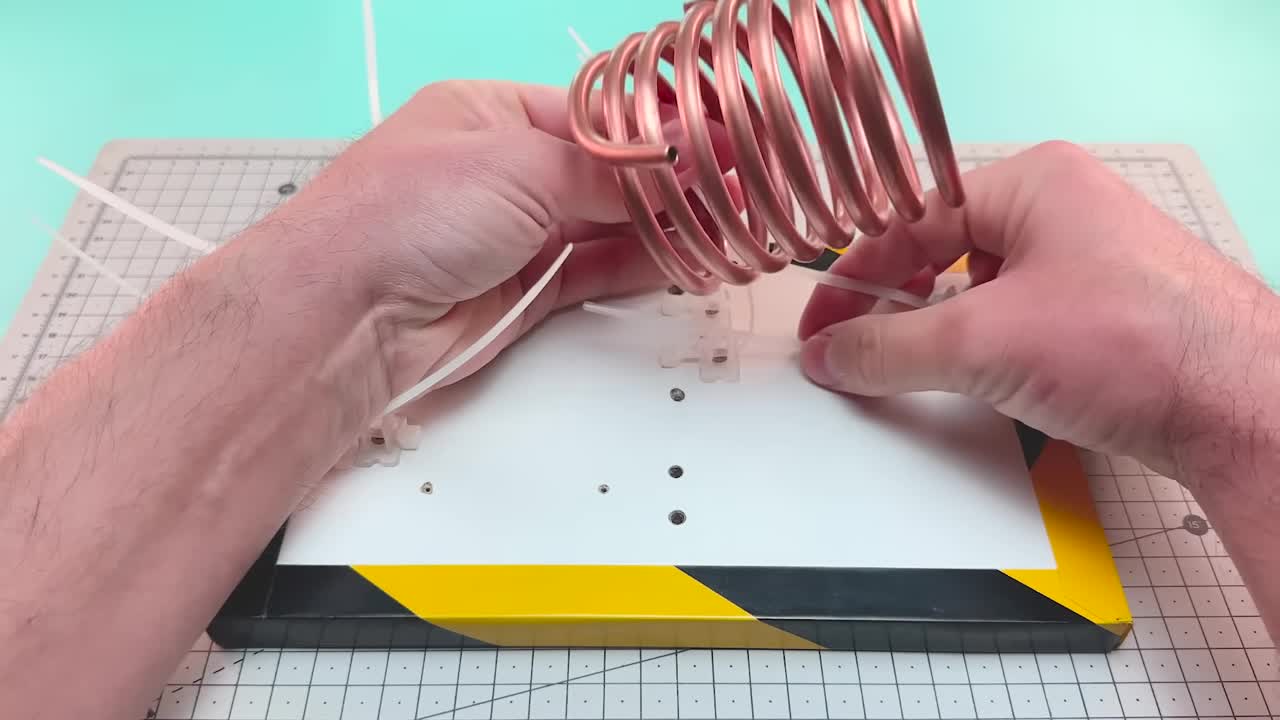

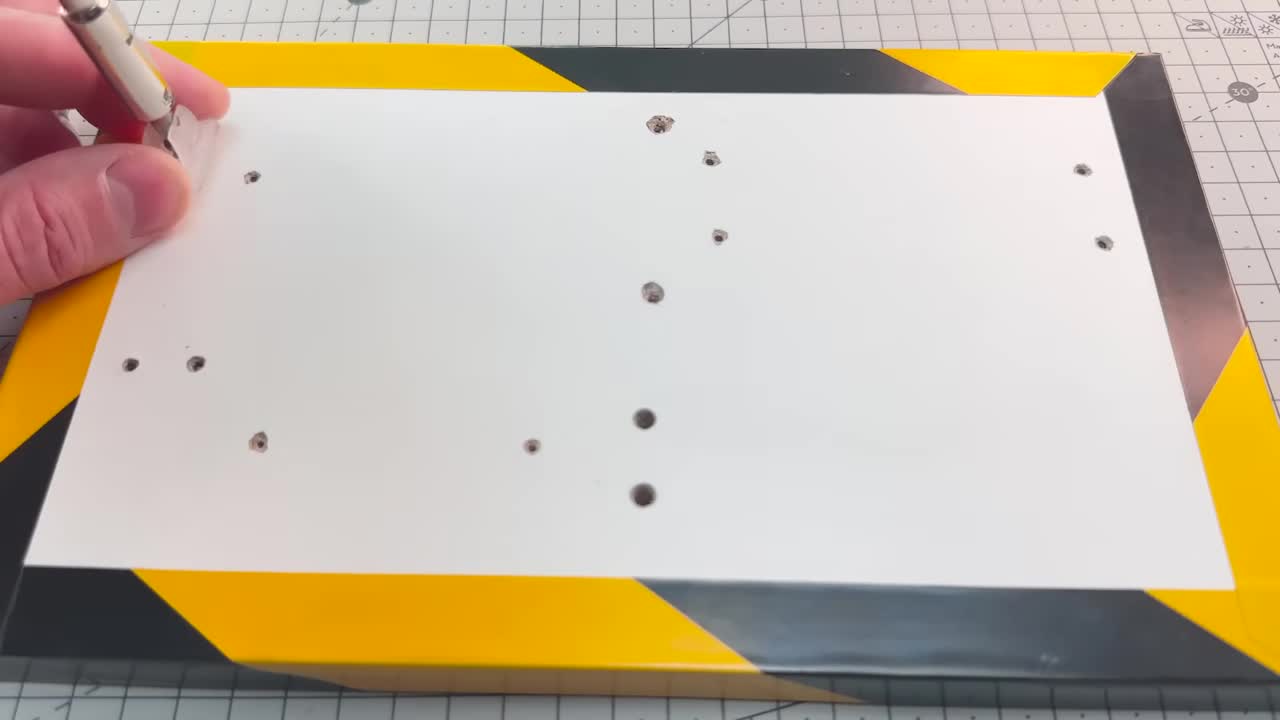

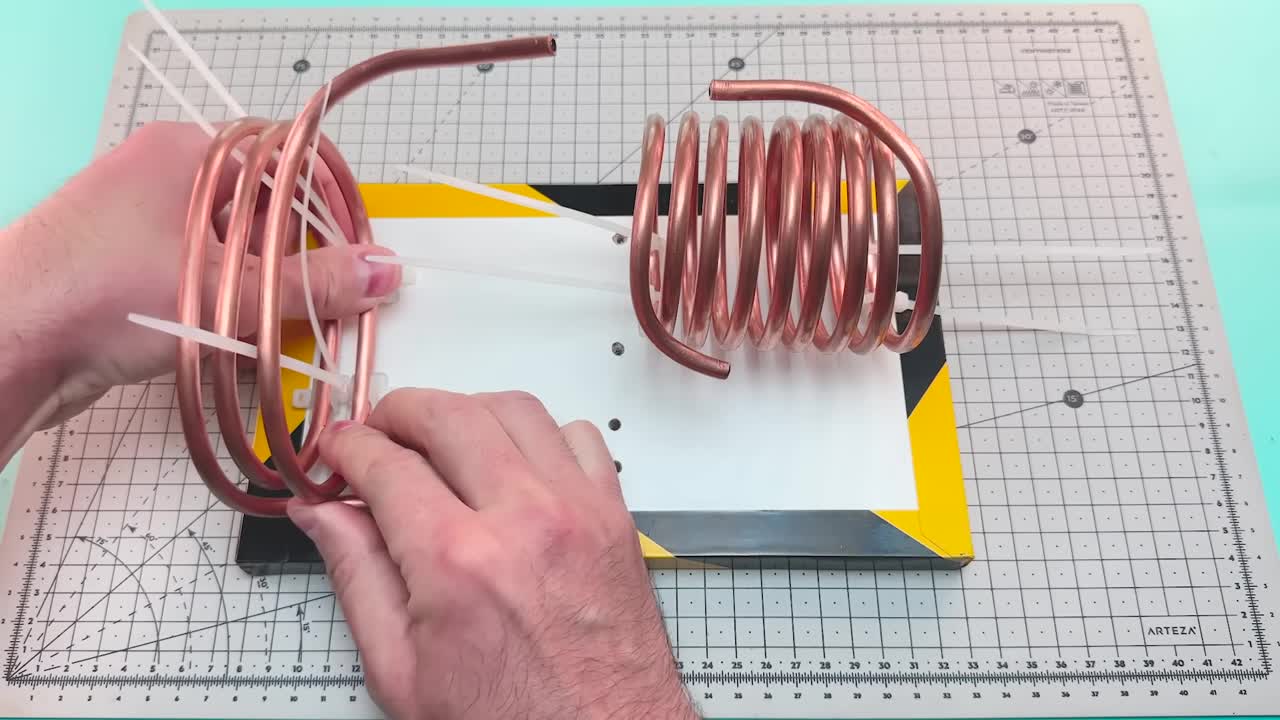

将塑料管夹安装到木质底座上预先钻好的孔中（您也可以自行钻孔以适应您的组件）。使用扎带将蒸发器盘管牢固地固定在底座的管夹上。接着，用同样的方法将冷凝器盘管固定。注意两个盘管末端的朝向，以便连接。

步骤 4: 连接毛细管 (Connect Capillary Tube)

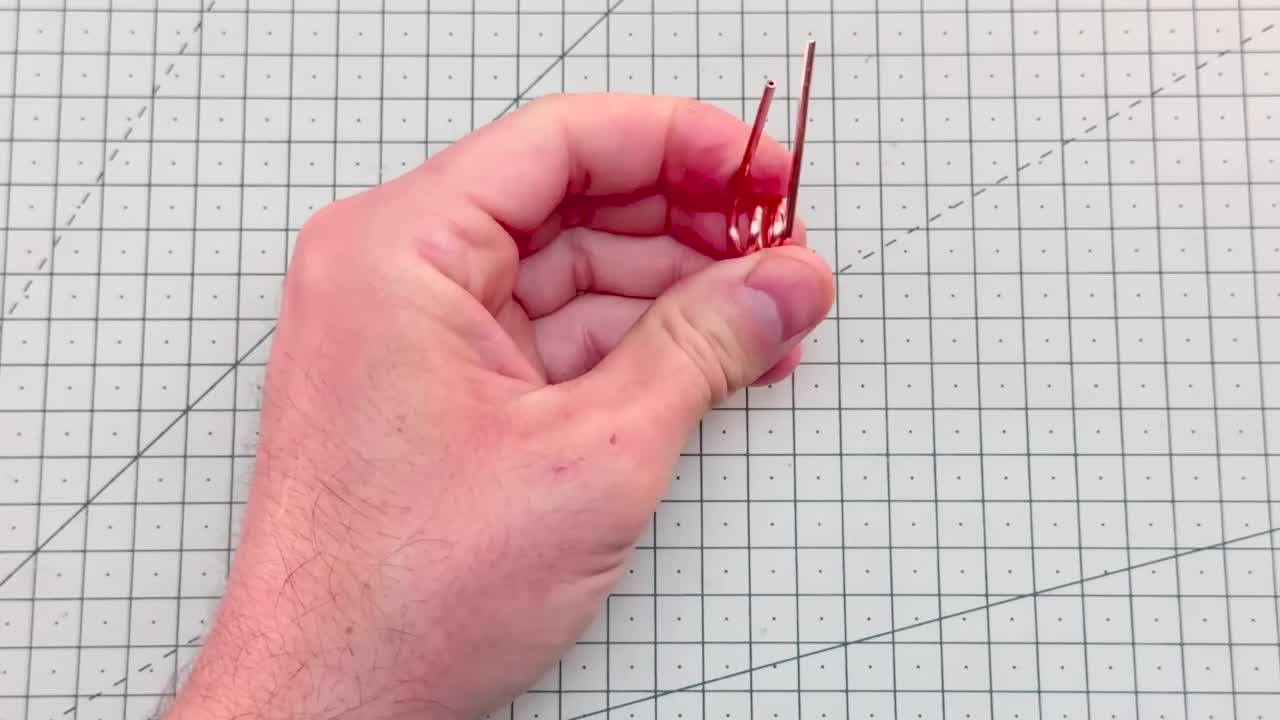

取出毛细铜管（Ø2mm 外径 | Ø0.8mm 内径）。将管子一小段弯曲成紧密的螺旋状（可以使用笔或其他细圆柱体辅助）。这个小管子是关键，它将在蒸发器中产生突然的压力降，从而实现冷却效果。

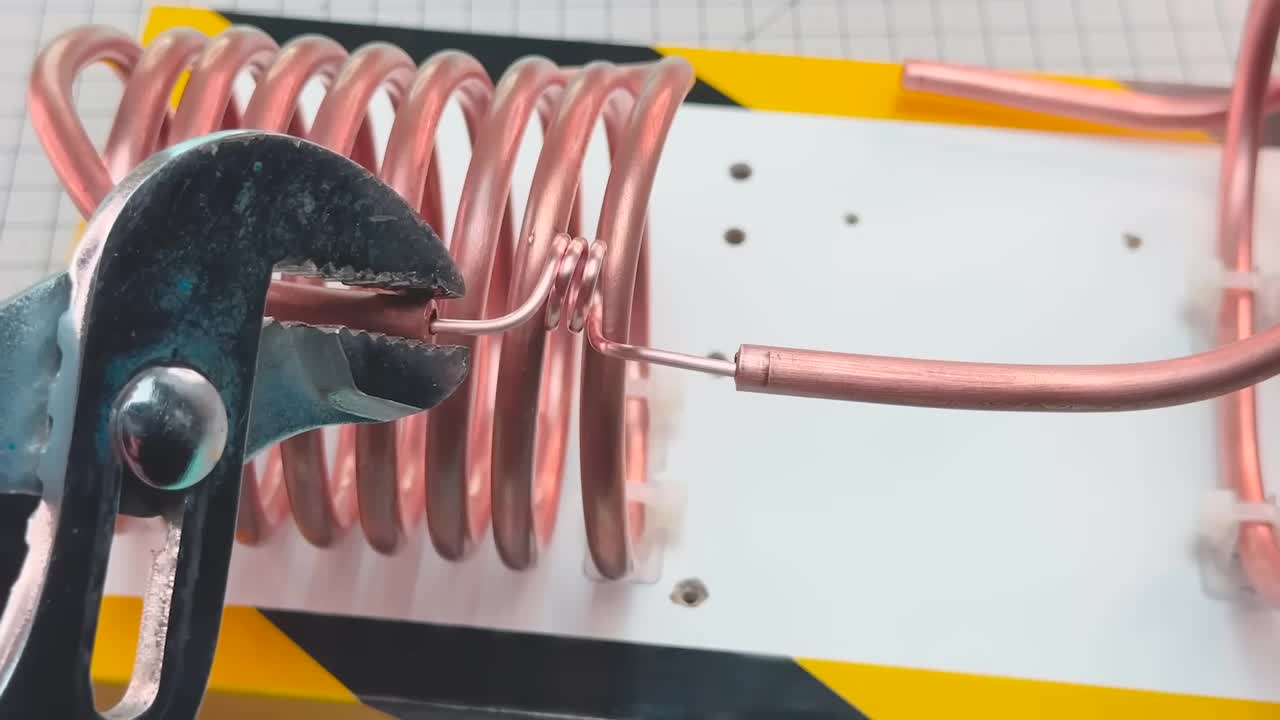

将毛细管的一端插入冷凝器盘管的出口，另一端插入蒸发器盘管的入口。使用尖嘴钳或可调钳轻轻压扁连接处的铜管，以更好地固定毛细管。

步骤 5: 焊接密封连接点 (Solder and Seal Connections)

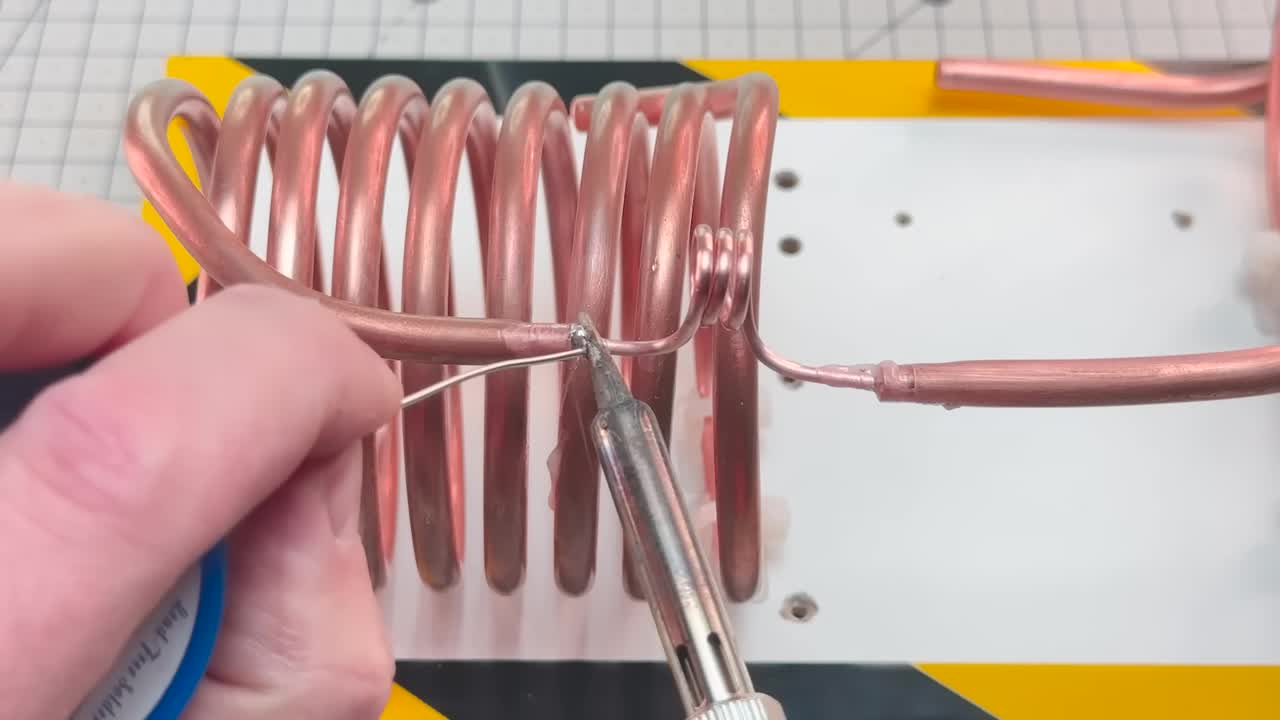

为了防止气体泄漏，使用焊锡膏和电烙铁将毛细管与蒸发器和冷凝器连接的两端进行焊接密封。确保焊点均匀且完全封闭。

步骤 6: 安装风扇和气泵 (Install Fan and Air Pump)

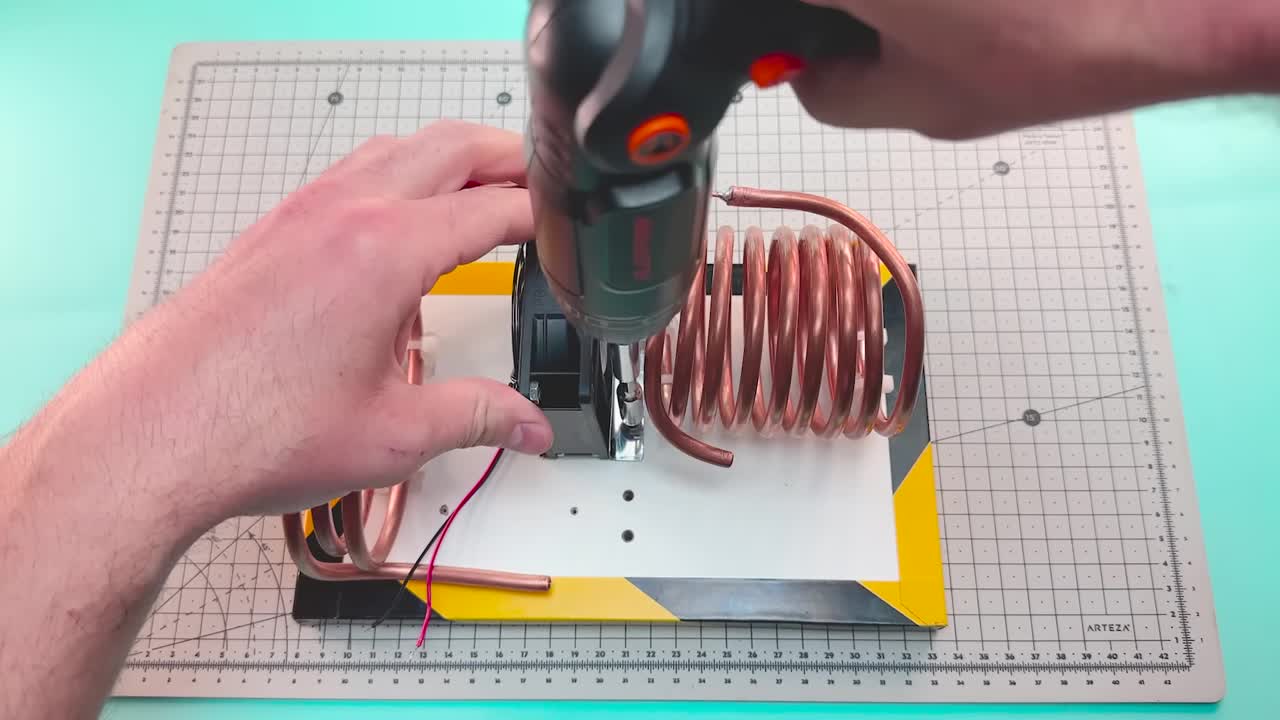

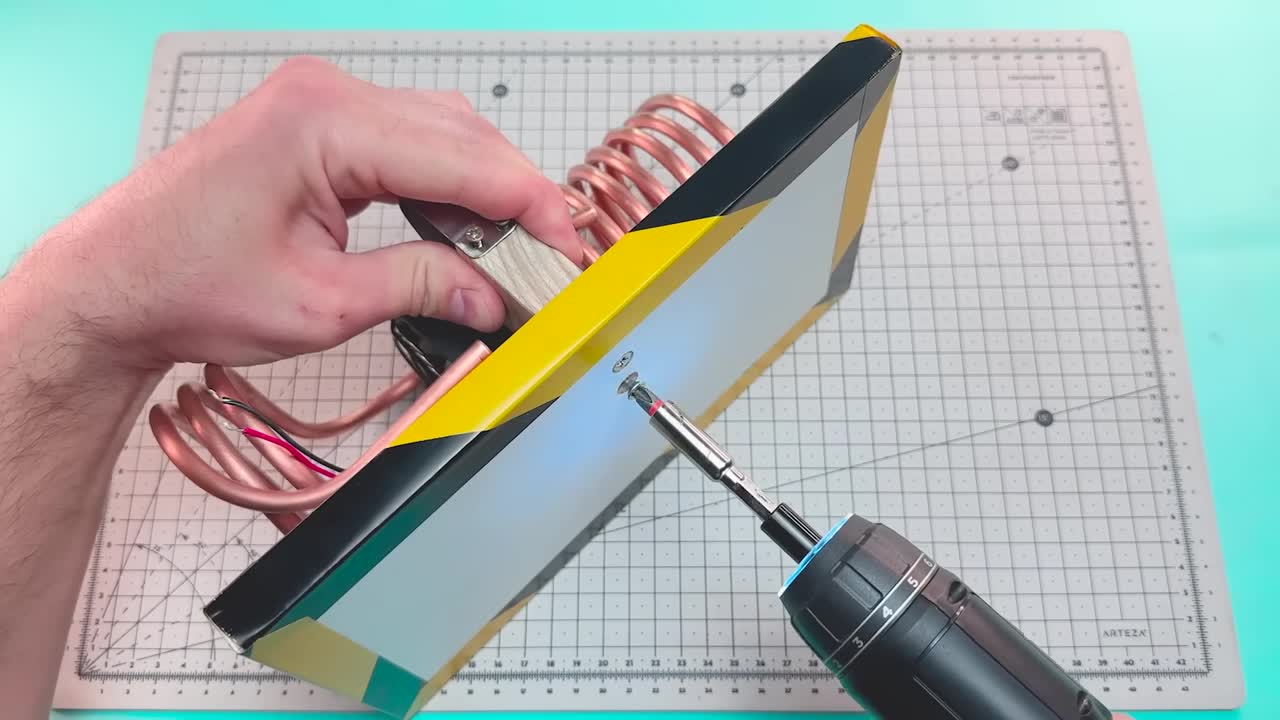

将 12V 风扇安装在底座上靠近蒸发器盘管的位置，使用螺丝固定。风扇将负责将冷空气吹出。

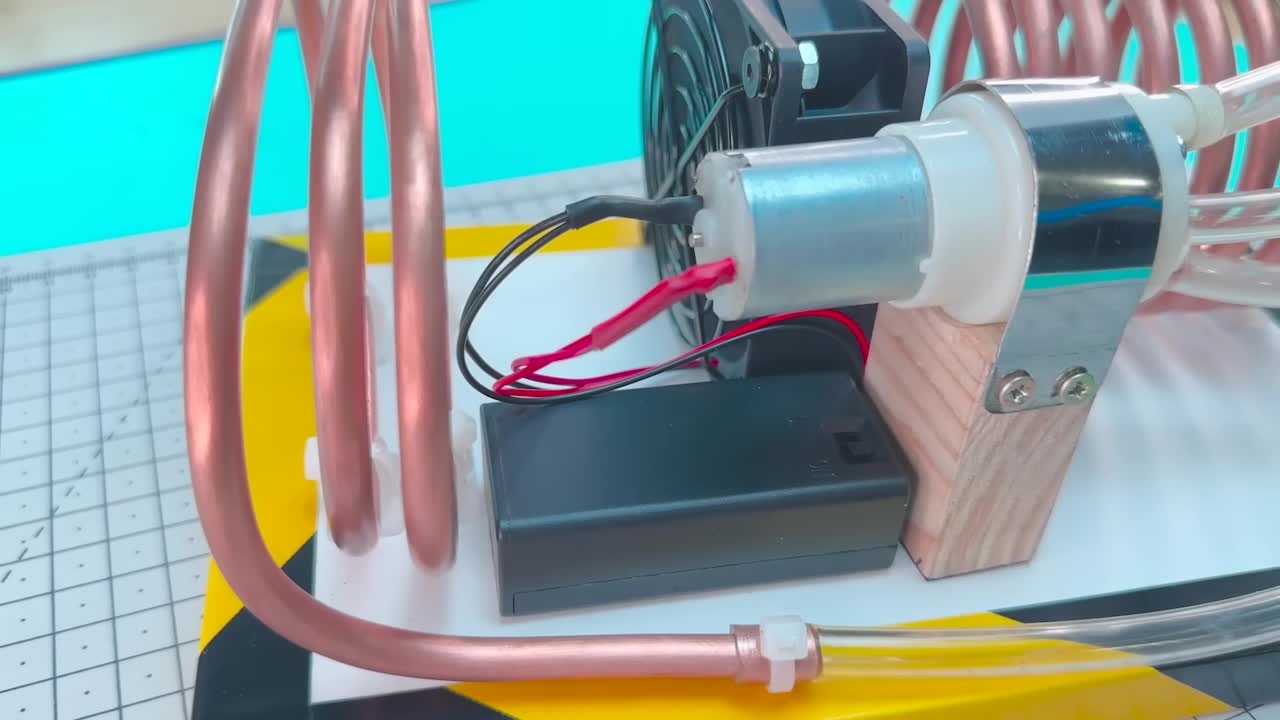

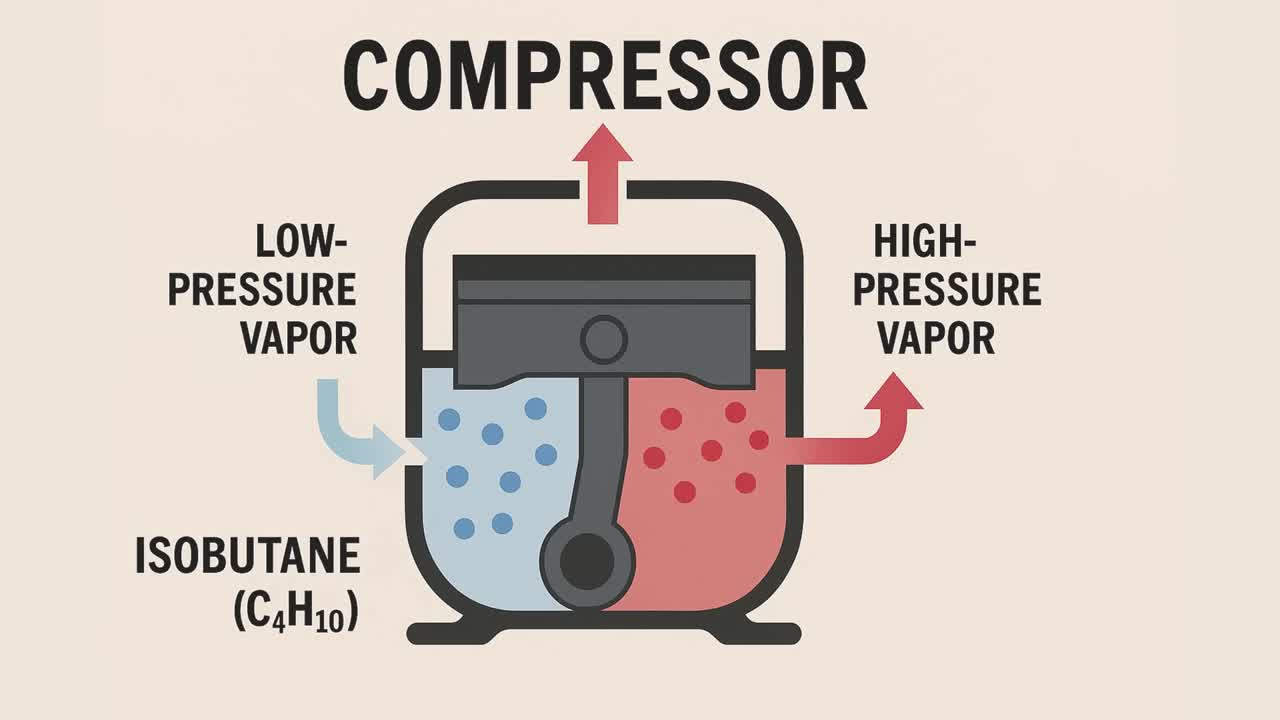

将 9V 电池座安装在底座的合适位置。接着，将 12V 气泵安装在另一个支架上并固定。气泵将模拟制冷系统中的压缩机功能。

步骤 7: 连接管道与电路 (Connect Tubing and Wiring)

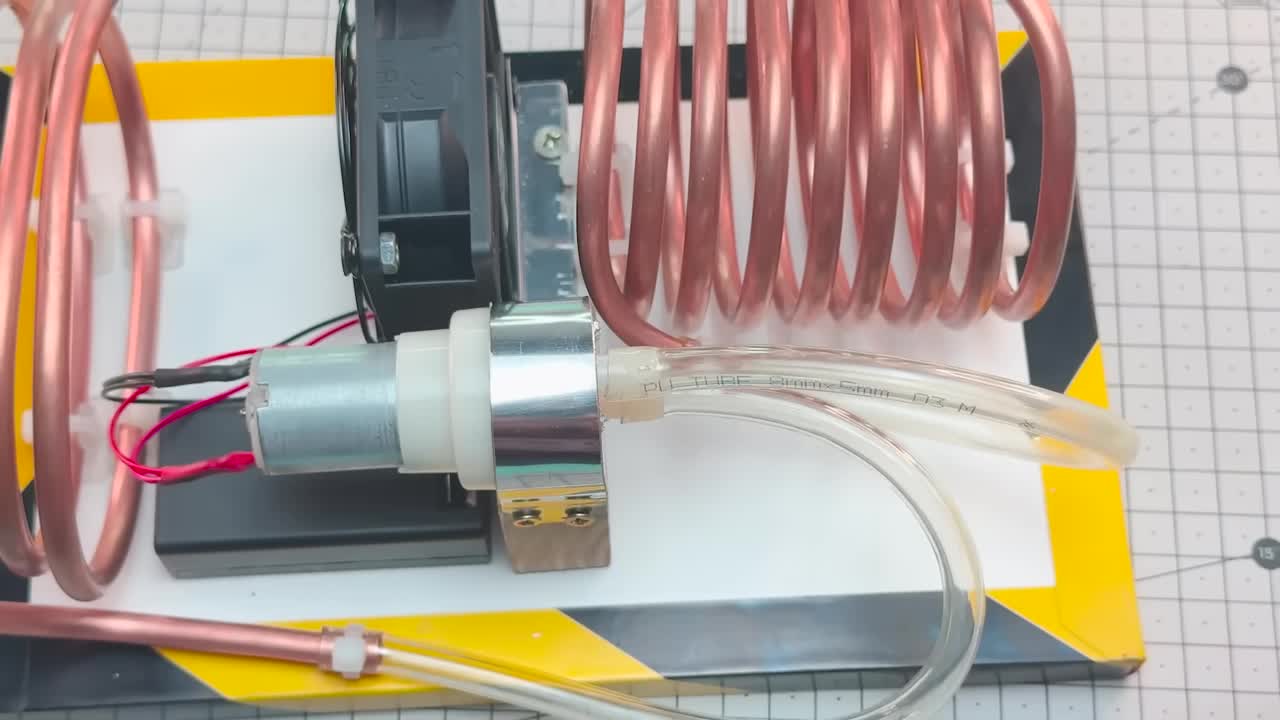

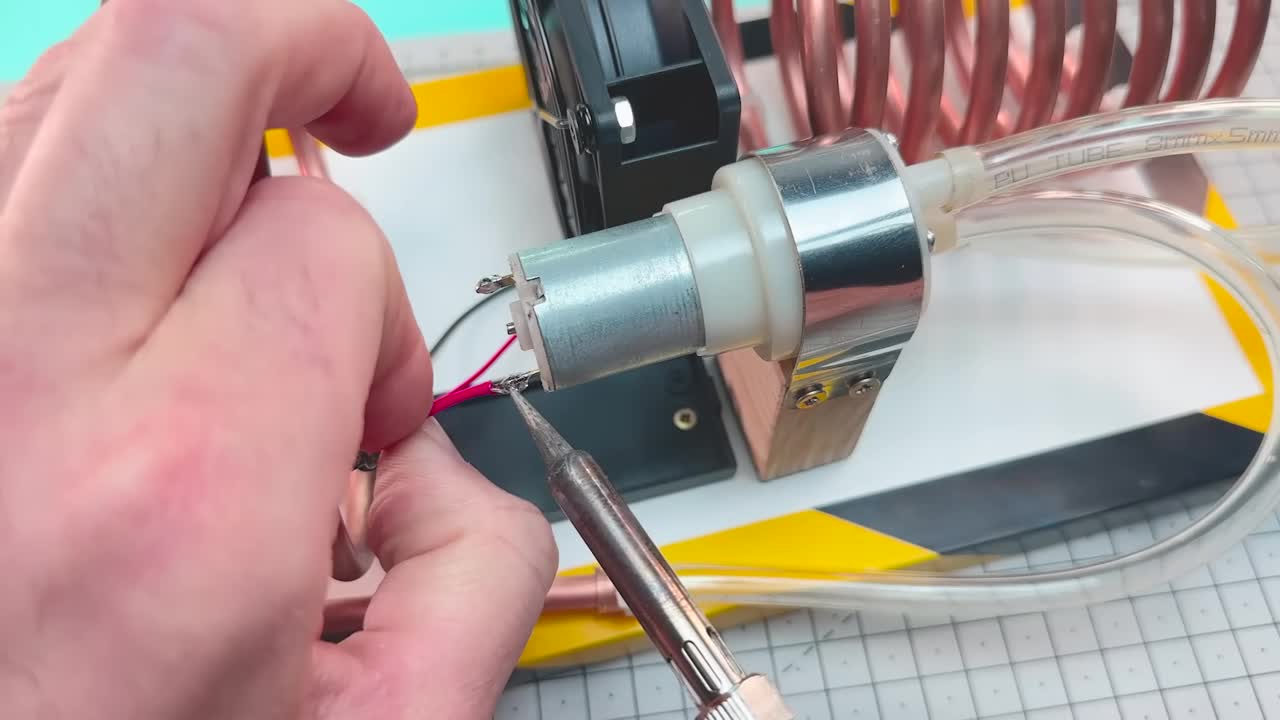

切割两段 6x8mm 的 PVC 管。将其中一段连接气泵的 出气口 (OUT) 到冷凝器盘管的 入口。将另一段连接蒸发器盘管的 出口 到气泵的 进气口 (IN)。这样就形成了一个循环回路。

将风扇和气泵的导线连接到 9V 电池座上。注意正负极连接正确。可以使用热缩管或绝缘胶带保护连接点。

步骤 8: 注入制冷剂 (Charge with Refrigerant)

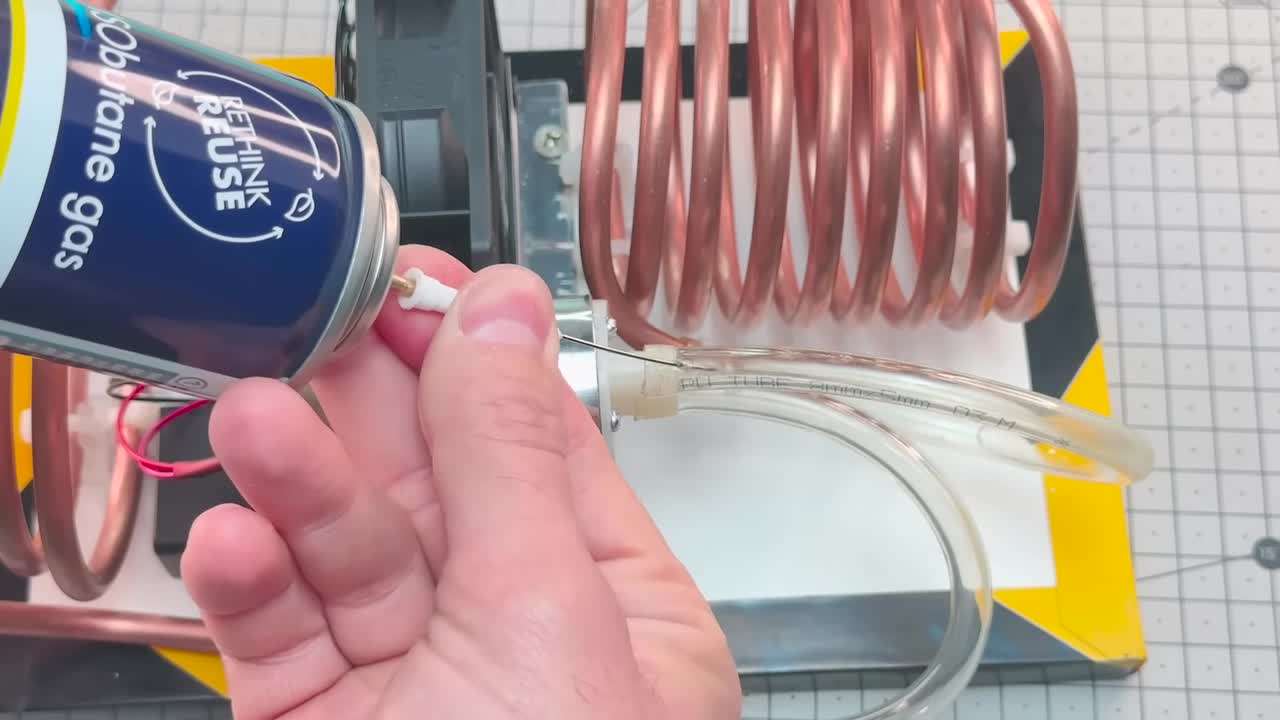

现在是为系统注入制冷剂的时候了。我们将使用异丁烷气体。使用注射器抽取适量的异丁烷液体，然后从气泵的 进气口 (IN) 处注入回路中。异丁烷是实现冷却效果的关键，因为它在蒸发时会吸收周围环境的热量。

步骤 9: 测试您的空调 (Test Your Air Conditioner)

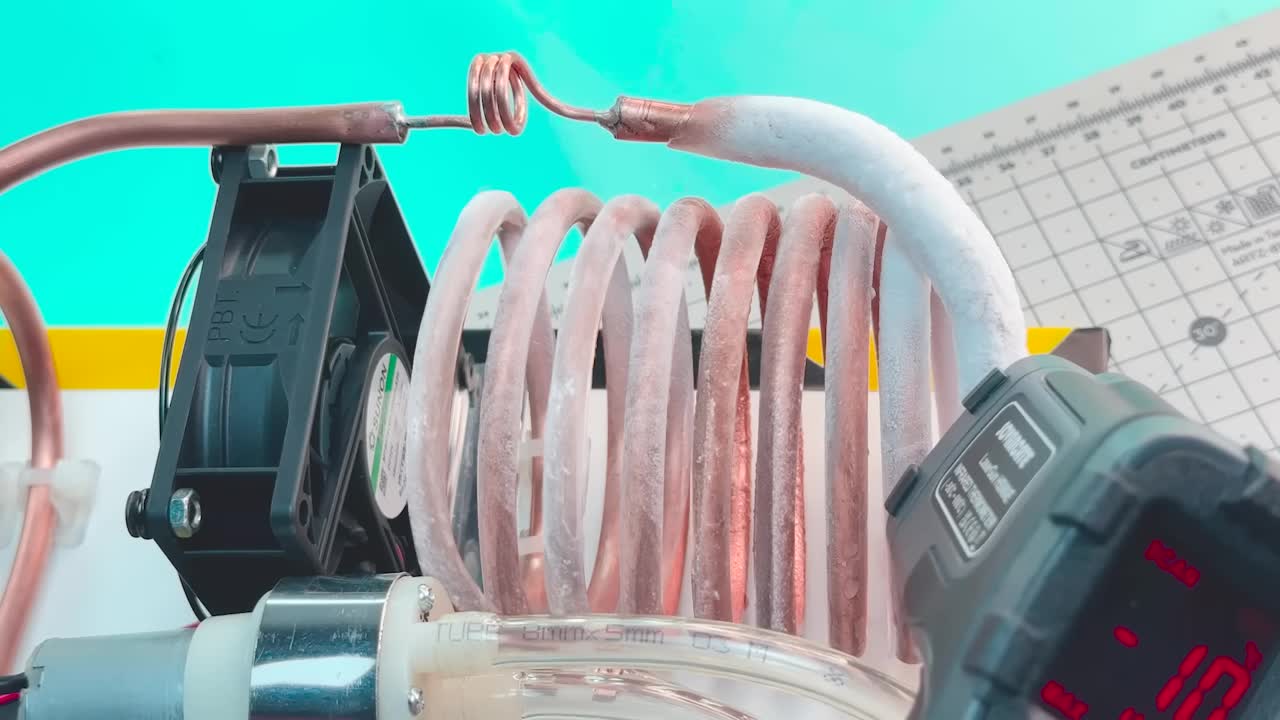

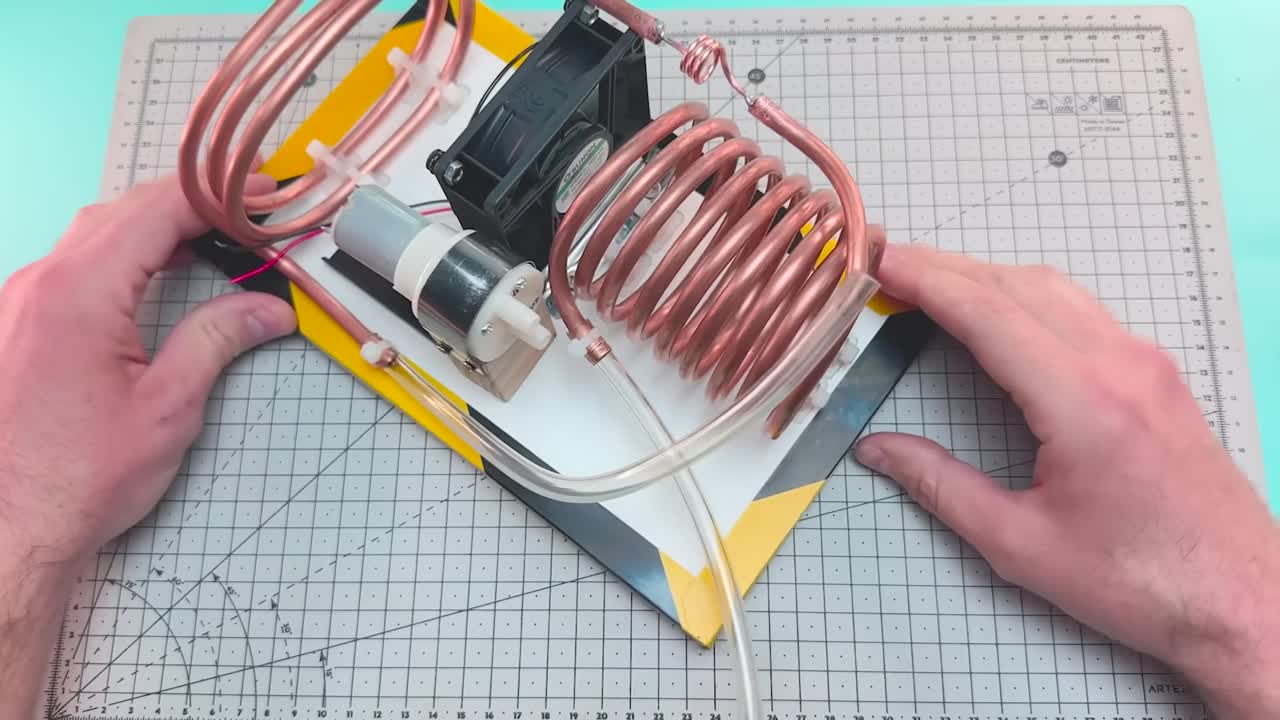

将 9V 电池装入电池座，并打开开关。风扇和气泵应该会启动。观察蒸发器盘管，您会很快看到它开始凝结水珠，并逐渐结霜。

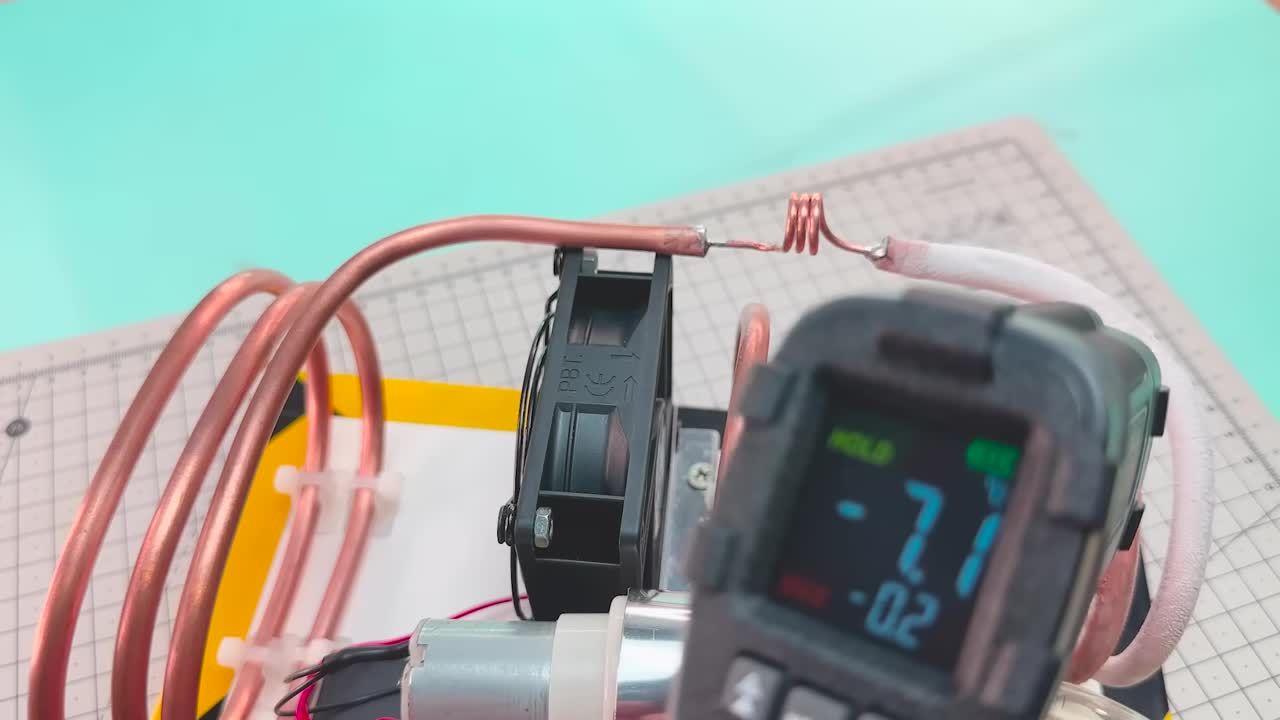

使用红外测温仪测量蒸发器盘管的温度。最初可能会显示 -7°C 左右，但随着系统运行，温度会持续下降。

最终，我们的制冷系统成功将温度降至了惊人的 -10°C！
